V današnjem času smo izpostavljeni veliki izbiri, ko se tiče video kablov. Naš televizor, računalniški monitor, kot tudi prenosnik so opremljeni z različnimi izhodi na katere pašejo vsi računalniški video kabli. To nas lahko hitro zmede in kupimo napačni video kabel.
Skozi leta smo bili priča veliko spremembam na računalnikih in televizorjih in tako danes obstaja veliko različnih kablov pri katerih je dobro, če poznamo osnove. Velikokrat se verjetno vprašamo, kateri je najboljši. V tem vodiču si bomo skupaj pogledali osnove vseh modernih kablov, njihove funkcije in lastnosti.
VGA KABEL
Računalniški video kabel VGA je klasični video kabel, ki ga še danes uporabljajo mnogi računalniki in televizorji. Je najstarejši izmed svojih vrstnikov, saj je z nami že od leta 1987.
Lahko ga zasledimo na starejših grafičnih karticah in matičnih ploščah. Tudi televizorji so znani, da imajo nekateri VGA vhod ter prenosniki VGA izhod.
VGA kabel je razvilo podjetje IBM, ki je zelo znano po po mnogih velikih računalniški izumih, kot je trdi disk, pomnilnik, umetna inteligenca in še mnogi drugi.
Zaradi starosti samega VGA kabla, ki je bil prvo mišljen za resolucije 640×480, se počasi umika s trga računalnikov. Dandanes grafične kartice nimajo VGA izhoda, saj obstajajo boljše, modernejše opcije, kot so računalniški video kabli DVI, HDMI ali Display Port.
Specifikacije VGA kabla
Tip kabla Vrsta signala Max Dolžina Max Resolucija Prenos zvoka
VGA Analogni 15-16M 2048x1536 pikslov NE
PREDNOST VGA KABLA
Prednosti VGA kabla so:
- Podpora za 1080p resolucijo
- Kompatibilnost s starimi napravami
SLABOSTI VGA KABLA
Slabosti VGA kabla so:
- Ne prenaša signala zvoka
- Izgubimo kvaliteto barv, ko primerjamo VGA kabel z HDMI, DVI ali Display Port-om
DVI KABEL
Naslednji kabel, ki je evolucija VGA kablje je DVI. DVI je zelo razširjen kabel, ki ga lahko najdemo na starejših in modernih računalniških monitorjih, grafičnih karticah, projektorjih ipd. Ne zasledimo pa ga na televizorjih in je prisoten na starejših prenosnikih. Največja razlika DVI kabla, če ga primerjamo z VGA, je to, da prenaša digitalni video signal kot tudi zvok.
DVI (Digital Visual Interface) poznamo že od leta 1999, ko smo ga prvič ugledali na monitorjih ter prenosnikih. To je direktna evolucija VGA kabla in nosi video signal, ki je digitalen. To omogoča boljše (večje) resolucije ter kvaliteto izrisa slike. Dandanes je še vedno zelo popularna izbira, saj ga večino grafičnih kartic in monitorjev še vedno ima.
Večino grafičnih kartic, ki jih lahko danes kupimo imajo še vedno DVI vrste DVI-D (Dual Link), s katerim lahko dosežemo resolucijo 2560×1600 pikslov pri 60 Hz osveževanju. Poleg tega ima DVI tudi sposobnost, da prenaša zvok. To večinoma rešimo tako, da imamo na računalniku DVI kabel, ki pretvori signal v HDMI in lahko poslušamo audio.
RAZLIČNE VRSTE DVI KONFIGURACIJE
DVI kabel poznamo v mnogih konfiguracijah, ki so:
- DVI-I (Single Link)
Razširjen na starejših grafičnih karticah ter nam omogoča, pretok podatkov digitalne in analogne vrste. To pomeni, da nanj lahko priklopimo digitalni monitor ali pa starejše analogne monitorje kot je CRT. Če imamo tak DVI na svoji napravi, je popolnoma prilagodljiva z DVI-D monitorji (vsi novi monitorji, ki podpirajo DVI).
- DVI-I (Dual Link)
Po izgledu podoben DVI-I (Single Link) konektorju, samo, da ima dodanih 6 pinov (glavic) na konektorju. Tak kabel nam omogoča večjo resolucijo na analongem in digatalnem zaslonu, vse do 2560 x 1600 pikslov pri 60 Hz ali 3840 x 2400 pikslov pri 30 Hz frekvenci osveževanja.
- DVI-D (Single Link)
DVI-D (Single Link) podpira samo digitalne signal. Uporabljajo ga vsi novejši monitorji, ki ne presegajo resolucijo 1920 x 1200 prekslov pri 60 Hz osveževanju. Z DVI-D (Single Link) so možne resolucije do 2560 x 1600 pikslov, vendar samo pri 30 Hz osveževalni frekvenci.
- DVI-D (Dual Link)
Standard pri vseh novejšh računalnikih, DVI-D (Dual Link) lahko najdemo na grafičnih karticah nižjega in visokega razreda od leta 2012 naprej. Tako so z njem opremljene najvenojše grafične kartice, kot tudi monitorji. Omogoča nam večjo resolucijo, kot DVI-D (Single Link), ki sega do 2560 x 1600 pikslov pri 60 Hz ali 3840 x 2400 pikslov pri 30 Hz osveževalni frekvenci.
PREDNOSTI
Prednosti DVI kabla so:
- Lahko podpira večje resolucije, kot VGA pri višji frekvenci osveževanja
- Lahko ga pretvorimo signal iz DVI HDMI ali HDMI DVI z pretvornikom brez težav
- Lahko prenaša zvok
SLABOSTI
Slabosti DVI kabla pa so:
- Počasi zastarel koncept
- HDMI je boljša verzija DVI kabla in ga počasi nadomešča
- Širok konektor, ki je lahko moteč

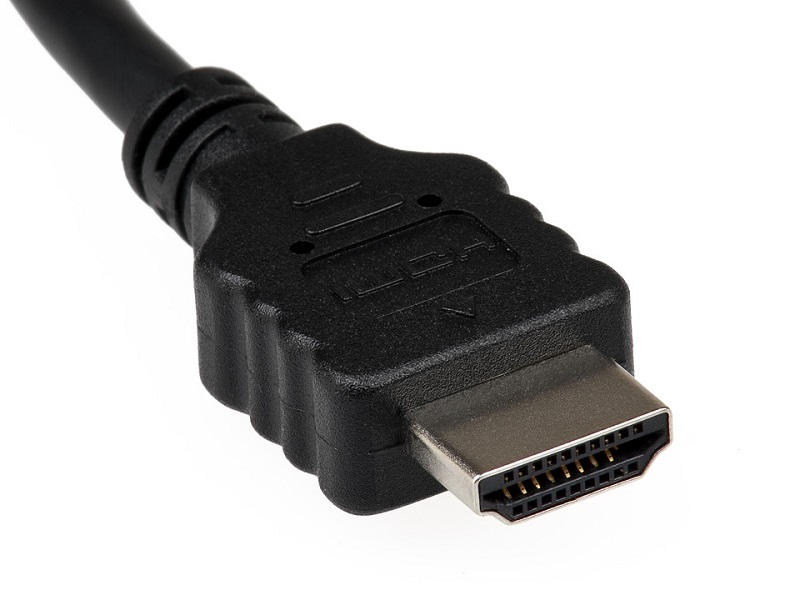

HDMI KABEL
HDMI je direktona evolucija DVI kabla. Ponaša se z visokimi resolucijami ter sposobnostjo, da brez dodatnih vmesnikov prenaša tudi visoko-definicijski zvok. Z nami je že od leta 2002, vendar ni ugledaš potrošniškega trga do leta 2003. HDMI je od takrat postal standard na vseh novih televizijah, računalniških monitorjih, prenosnikih, kot tudi projektorjih. Za razvoj HDMI so zadolženi Hitachi, Panasonic, Sony, Toshiba, RCA, Silicon Image ter Thomson – vsa velika podjetja, ki so s skupnim znanjem vsi nekaj doprispevali do nastanka HDMI standarda.
HDMI je z nami že 15 let in od takrat je šel skozi evolucijo nadgradenj, ki so ga naredile še bolj popularnega. HDMI so zaznamovele razne različice in tehnologije, ki si jih bomo pogledali.
Pa začnimo najprej z tehnologijami:
- CEC
CEC je funkcija, ki jo podpira skoraj vsaka nove naprave, ki ima HDMI zmožnost. To je lahko BluRay predvajalnik, monitor, televizor, igralna konzola in podobno. CEC (Consumer Electronics Control) nam omogoča, da na primer, če imamo tv in predvajalnik HDMI, jih z enim daljincem nadziramo. Še bolj pomembna funkcija pa je, da CEC naprave govorijo ena z drugo in sledijo, kaj počnejo. Če postavimo primer – CEC BluRay predvajalnik ali igralna konzola bo zaznala, kdaj prižgemo televizor in, če imamo tako nastavljeno, se bo prižgala skupaj z televizorjem.
- HDMI Ethernet in Audio Return Channel (ARC)
Z verzijo 1.4 je HDMI dobil sposobnost, da prenaša ethernet (internet) podatke na napravo, ki ga uporablja. To je dokaj neuporabljena funkcija HDMI standarda, vendar je ARC veliko bolj obetaven. ARC je mišljen, kot rešitev na vse kable, ki potekajo med televizorjem, zvočniki in drugimi napravami. Če imamo na TV priklopljen DVD ali BluRay predvajalnik z zvočniki oziroma hišni kino, ne bomo slišali zvoka preko zvočnikov BluRay predvajalnika, če ga generira televizor – kot naprimer, če gledamo nek kanal na televizorju. ARC nam omogoča, da se zvok, ki ga ustvarja televizor prenaša tudi na vse ostale zvočnike, ki so priklopljeni na televizor. Tako ne potrebujemo TOS-Link ali koaksialnega kable imeti napeljanega na zunanjo napravo, da koristimo njen zvok, ko je prižgan samo televizor.
RAZLIČICE HDMI
HDMI je znan po svojih različnih verzijah, ki se sčasoma nadgrajujejo. Od leta 2003 smo bili priča mnogim nadgradnjam, ki dodajajo funkcije, povečujejo maksimalno resolucijo ter nasploh izboljšujejo HDMI standard. Poglejmo si te funkcije skupaj:
HDMI OD LETA 2003 DO 2011
HDMI 1.0
Prva izdaja HDMI konektorja. Ima popolnoma enake značilnost kot DVI, saj je baziran na DVI-D (Single Link) in DVI-D (Dual Link) konektorjih. V teoriji ima skoraj 4 Gbit/s pretoka, kar je dovolj za resolucije 1920 x 1080 ali 1920 x 1200 pri 60 Hz osveževanju. Poleg tega nosi tudi zvok pri 192 kHz/24-bit.
- HDMI 1.1
HDMI 1.1 je nadgradnja 1.0 verzije, ki je prišla leto kasneje (2004) in doda podporo za DVD-Audio.
- HDMI 1.2
Let 2005 smo ugledali naslednjo verzijo HDMI standarda. Najbolj pomembna nadgradnja v tej verziji je, da je bila dodana možnost podpore različnih resolucij (prej je bil HDMI omejen na 1920 x 1080 in ni bilo možno spreminjati resolucije). Sedaj so lahko razni izdelovalci televizorjev, konzol in monitorjev dodali svoje resolucije(kot je 1200 x 720), ki prej niso bile podprte. Novi formati resolucij so vključevali 720p pri 100 Hz in 120 Hz osveževalne frekvence, kar je omogočilo da namizni računalniki so lahko predvajali sliko preko HDMI brez komplikacij.
- HDMI 1.2a
Konec leta 2005 smo ugledali HDMI 1.2a, ki je dodal prej omenjeno CEC funkcijo, ki dovoli, da se naprave povezane z HDMI kablom pogovarjajo med seboj.
- HDMI 1.3
Velika nadgradnja, ki smo jo pričakali leta 2006. HDMI 1.3 poveča pretočnost na 8.16 Gbit/s, kar zviša resolucijo na 1920 x 1080 pikslov pri 120 Hz ali 2560 x 1440 pikslov pri 60 Hz. Dodana je bila tudi podpora za novo globino barve 30, 36 in 48 bit/px z imenom deep color. Poleg tega je HDMI 1.3 dodal tudi Dolby TrueHD in DTS-HD Master Audio podporo. Vgrajena je bila tudi Audio Video Sync sposobnost, ki strojno sinhroniziral avdio in video podatke s čemer je bilo gledanje filmov v večji užitek.
- HDMI 1.3a
Je manjša nadgradnja 1.3, ki je spremenila nekaj CEC funkcij, vendar nič posebnega.
- HDMI 1.4
HDMI 1.4 je prišel na trg 28. Maja 2009 in je s seboj prinesel mnogo inovacij. Ugledali smo podporo za resolucijo 4096 x 2160 pri 24 Hz frekvenci osveževanja, kot tudi 3840 x 2160 pikslov pri 24,25 in 30 Hz frekvenci osveževanja. Morda je pa najbolj pomembna 1920 x 1080 resolucija pri 120 Hz, ki jo je prinesel HDMI 1.4. Standard je tudi prinesel Ethernet povezavo do 100 Mbit/s, ki smo jo lahko delili preko dveh naprav povezanih z HDMI. ARC (Audio Return Channel) je končno ugledal luč in sedaj smo lahko uporabili tudi zunanjo zvočnike televizorja, skupaj z zvočniki televizorja, da smo lahko gledali vsebine, ki jih je generiral TV. To je zmanjšalo število kablov, ki jih potrebujemo, da povežemo hišni kino. Dodana je bila tudi funkcija 3D Over HDMI, ki je omogočila, da gledamo 3D vsebine preko HDMI kabla. Prišel je tudi nov HDMI micro konektor, ki ima enako zmogljivosti, vendar je bolj kompakten.
- HDMI 1.4b
HDMI 1.4b je dodal manjše izboljšave HDMI 1.4 standardu, ki so izšle leta 2011.
HDMI OD 2013 DO 2017
HDMI 2.0
HDMI 2.0 smo lahko videli prvič leta 2013. Pasovna širina je bila povečena na 18.0 Gbit/s, kar je omogočilo prikaz resolucij 4K pri 60 Hz z 24 bit/px globino barv. Bila je tudi vgrajena Rec. 2020 color space, ki jo uporabljajo UHDTV (Ultra High Definition TV) televizije ter 32 avdio kanalov, do 1536 kHz avdio frekvence. Poleg tega smo dobili tudi možnost Dual Video Streams funkcije, ki je omogočala, da en HDMI kabel pretaka dvojno video vsebino več uporabnikom na istem ekranu. Ta funkcija tudi doda 4 audio streams, 21:9 video format, dodatno izboljšanje sinhronanizacije avdia in videa, dodatne CEC funkcije ter AAC in DRA avdio standarda.
- HDMI 2.0a
Leta 2015 je bila dodana podpora za High Dynamic Range (HDR) video z statičnimi metadata podatki.
- HDMI 2.0b
Marca 2016 je prišel HDMI 2.0b, ki je dodal HDR10 standarde, kot tudi HDR Video transport funkcijo.
- HDMI 2.1
Ugledal luč sveta konec leta 2017, HDMI 2.1 doda nove resolucije in osvežitve zaslona. Sedaj je možno gledati 4K pri 120 Hz in 8K pri 120 Hz vse do 10K pri 12o Hz.
